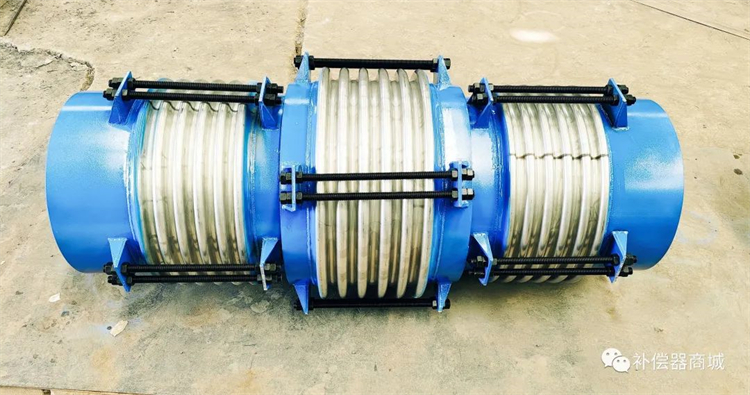

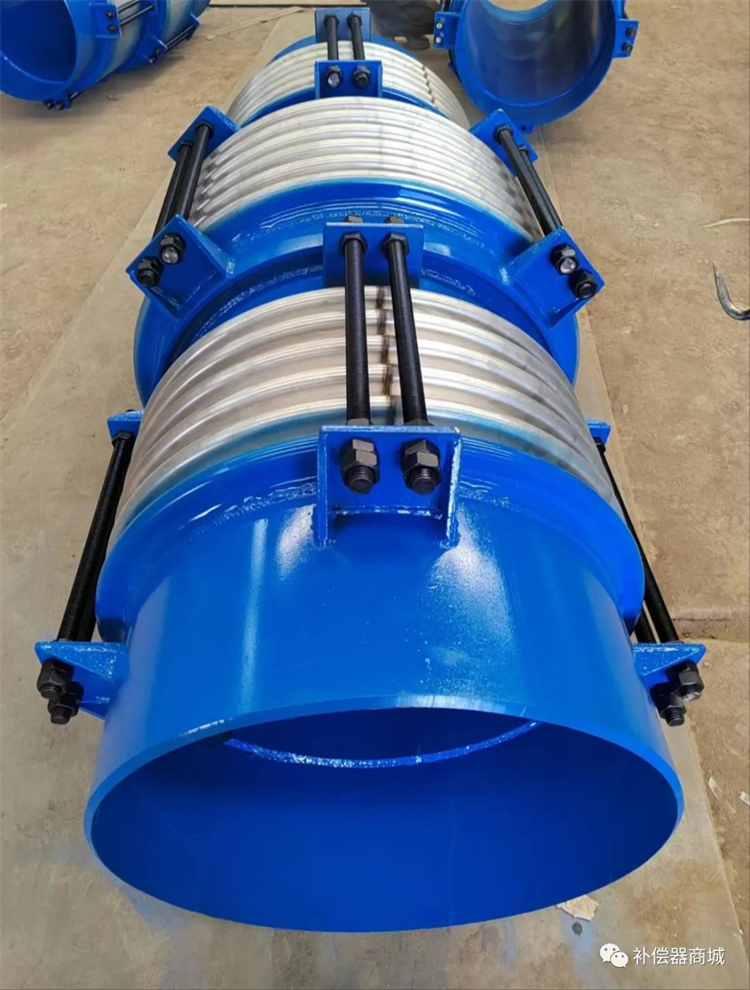

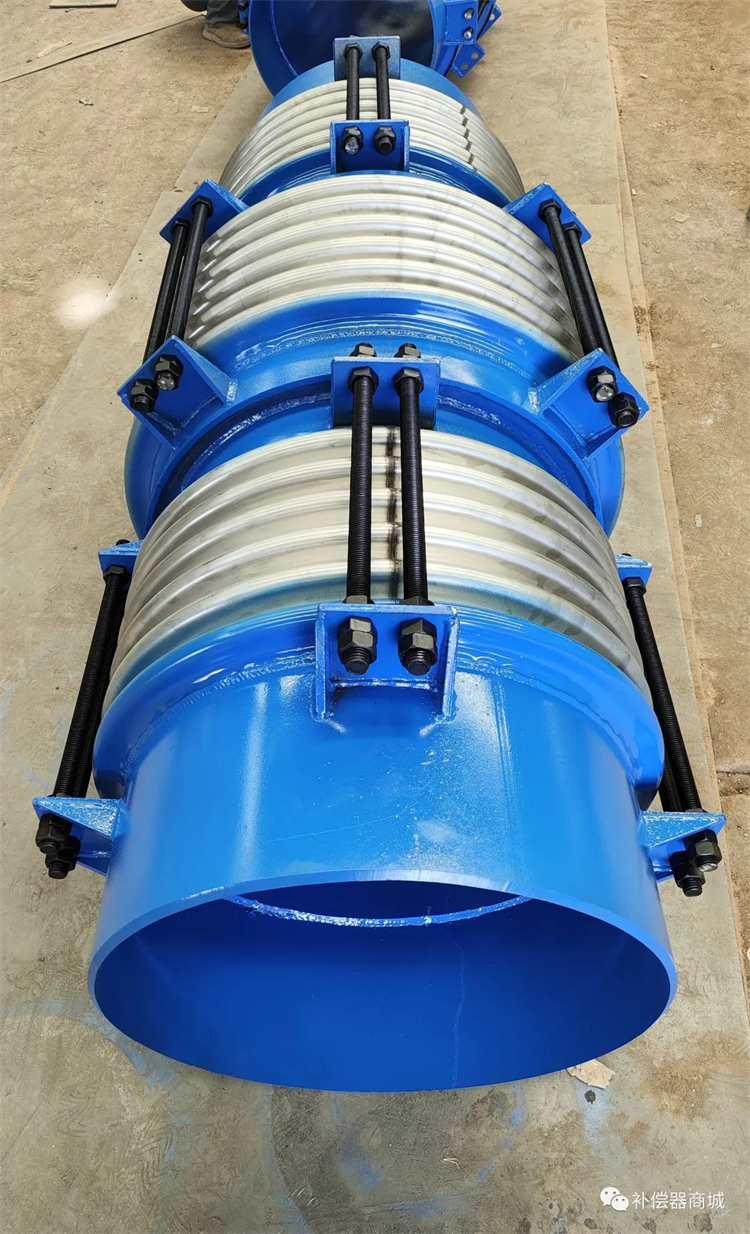

直管压力平衡型波纹补偿器

直管压力平衡式波纹补偿器由中间波纹为工作波纹，两边的波纹为平衡波纹、接管、端板及平衡拉杆组成。起到平衡推力的作用。可补偿管系的轴向位移，平衡有波纹补偿器内压产生的推力有效减少波纹补偿器的盲板力和管道的内压推力，减少对连接设备或管道的影响。适用于不宜设置固定支架的高物位直管线。

用途：直管压力平衡波纹补偿器(BZYP型)的补偿系统中的轴向位移，内压推力自身平衡，直管压力平衡波纹管补偿器(BZYP型）可用于不宜设置固定支架的高物位直管线或大直径管线中。该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。

安装使用注意事项：

1.直管压力平衡式波纹补偿器(膨胀节)一般应用在

架空的直管线上，水平安装。

2.直管压力平衡式波纹补偿器(膨胀节)安装完后,所有的小拉杆须拆除。

3.为减少波纹管膨胀节对支座的弹性反力，在安装前可对此类波纹管膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。
